Z-4RTD2

Modul intrari RTD cu 4 canale /RS485

Documentatie de descarcat (in engleza):

datasheet Z-4RTD-2

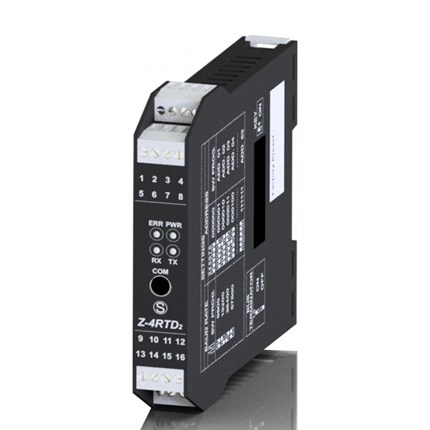

Modulul Seneca Z-4RTD2 este o interfata pentru senzori de tip RTD (PT100, PT1000, PT500, Ni100) cu 2, 3 sau 4 fire. Dispune de 4 intrari independente intre ele. unitatea este ModBUS Slave si poate fi cuplata cu orice sistem ModBUS Master. Izolarea galvanica intre circuitele de alimentare/intrari/RS485 asigura integritatea datelor.

Modul intrari RTD cu 4 canale /RS485

ORDER CODE : z-4rtd-2
DESCRIPTION: 4-CH RTD input module / RS485
POWER SUPPLY: 10..40 Vdc; 19..28 Vac

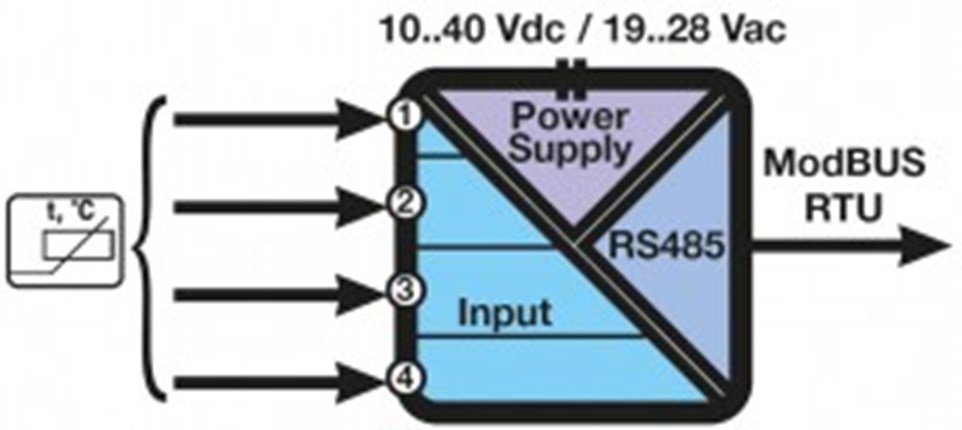

ISOLATION: 1,5 kVac 6-way between channnel, power supply, communication
DIMENSIONS: 17,5 x 100 x 112 [mm]
MOUNTING: DIN 46277, 35 mm symmetrical rail
INPUT: 4-CH from thermoresistances (Pt100, Ni100, Pt1000, Pt500) @ 2, 3, 4 wire
RESOLUTION: 14 bit
COMMUNICATION: RS485 2 wire, ModBUS RTU slave protocol, RS232 @ 2.400 baud
PROGRAMMING: Via software (Z-NET3) or DIP-switch
